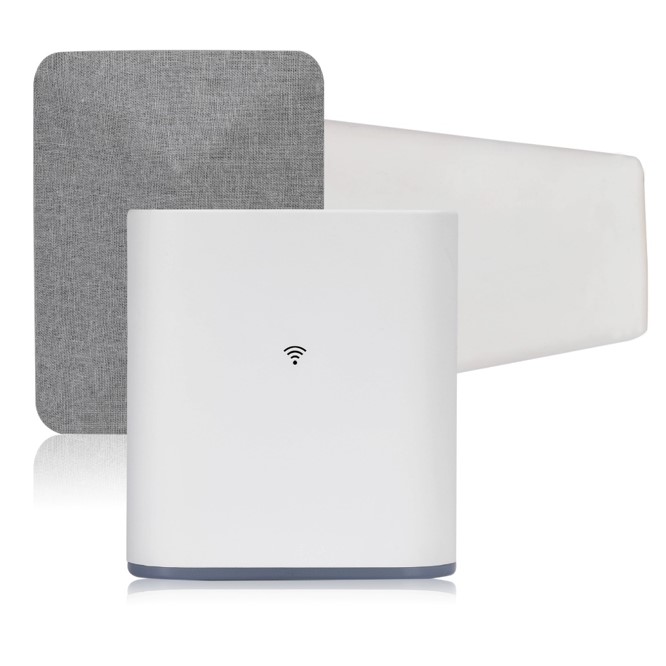

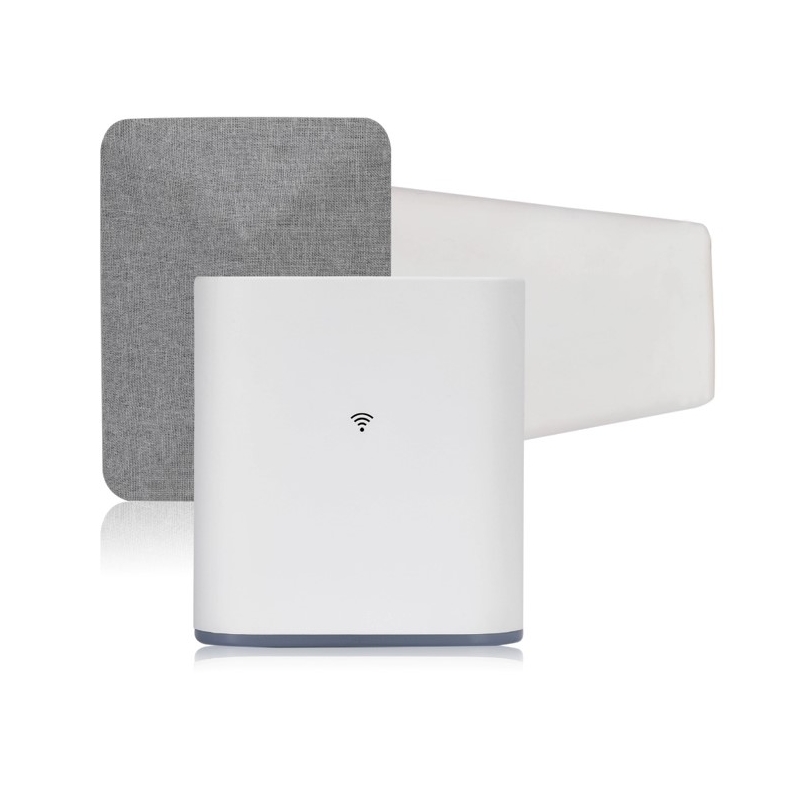

产品概述
M2型高性能智能信号增强器，具有无线转发，双向放大移动上、下行链路信号；可以支持运营商5G/4G的基站FDD-LTE1800和TDD-NR 2600移动通信信号增强，是针对普通家庭、办公室等场所的室内弱覆盖设备，能提高整个覆盖区域的网络速度能力，为用户提供提供稳定、可靠的信号，使用户享受高质量的蜂窝语音业务和数据通信业务服务。
产品特点
智能微型宽带直放站内部具备数字ALC功能，增益动态自动调节范围超过20dB
系统将自动检测输入功率，自动调整系统的上下行增益，保证系统的性能和放大平衡
系统会自动检测天线的隔离度，并自动控制设备降低增益，直到设备不产生放大自激为止，保护设备安全和网络不受干扰
自动检测设备的下行输出功率，为良好的通话环境和覆盖范围提供了实时指示
自动检测两天线的隔离度，控制输出功率的大小，保证对网络无干扰噪声带入
APP管理，一切尽在掌握中
还支持APP云管理，可以通过手机APP管理设备
覆盖面积
|
如果室外信号强度是 |
可覆盖面积 |
|
●●●●●-89db以下 |
高达300平方米 |
|
5格信号 |
|
|
|
|
|
●●●●○-90 dB |
高达200.平方米 |
|
3-4格信号 |
|
|
|
|
|
●●○○○-100 dB |
高达100.平方米 |
|
1-2格信号 |
|
|
|
|
|
○○○○○ |
无法工作 |
|
没有信号 |
|
特性参数
LTE1800特性参数见表1.
表1 LTE1800特性参数
|
项目 |
上行 |
下行 |
|
|
频率范围 |
1710MHz -1785MHz |
1805MHz -1880MHz |
|
|
工作带宽 |
75MHz |
75MHz |
|
|
最大输出功率 |
17±2dBm |
17±2dBm |
|
|
最大增益 |
60±3dB |
65±3dB |
|
|
自动电平控制(ALC) |
≧20dB |
≧20dB |
|
|
增益调节范围 |
25dB |
25dB |
|
|
带内波动 |
≦8dB |
≦8dB |
|
|
噪声系数 |
≦8dB |
≦8dB |
|
|
驻波比 |
≦2.5 |
≦2.5 |
|
|
时延 |
≦1us |
≦1us |
|
|
杂散发射 |
9KHz~1GHz |
≦-36dBm/100KHz |
≦-36dBm/100KHz |
|
1GHz~12.75GHz |
≦-30dBm/1MHz |
≦-30dBm/1MHz |
|
|
EVM |
≦6% |
≦6% |
|
TDD-NR 2600特性参数见表2.
表2 TDD-NR 2600特性参数
|
项目 |
上行 |
下行 |
|
|
频率范围 |
2515-2675 |
||
|
工作带宽 |
160 MHz |
||
|
最大输出功率 |
17±2dBm |
17±2dBm |
|
|
最大增益 |
65±5dB |
70±5dB |
|
|
自动电平控制(ALC) |
≧20dB |
≧20dB |
|
|
增益调节范围 |
25dB |
||
|
产品型号 |
描述 |
|
M2 |
智能信号增强器-M2-41 |
| 文件名称: | 文件格式: | 文件大小: | 立即下载: |
|---|---|---|---|
| BR-Booster-1 | 345.08 KB |
